采购天轮,【鹤壁万丰矿山机械制造(百色市分公司)wfjx3410-6】的产品种类齐全,性价比合理,我们还可以为您提供定制设计服务,打造的款式。欢迎前来选购,联系人:崔经理,地址:鹤淇大道与纬十路交叉口东北角。

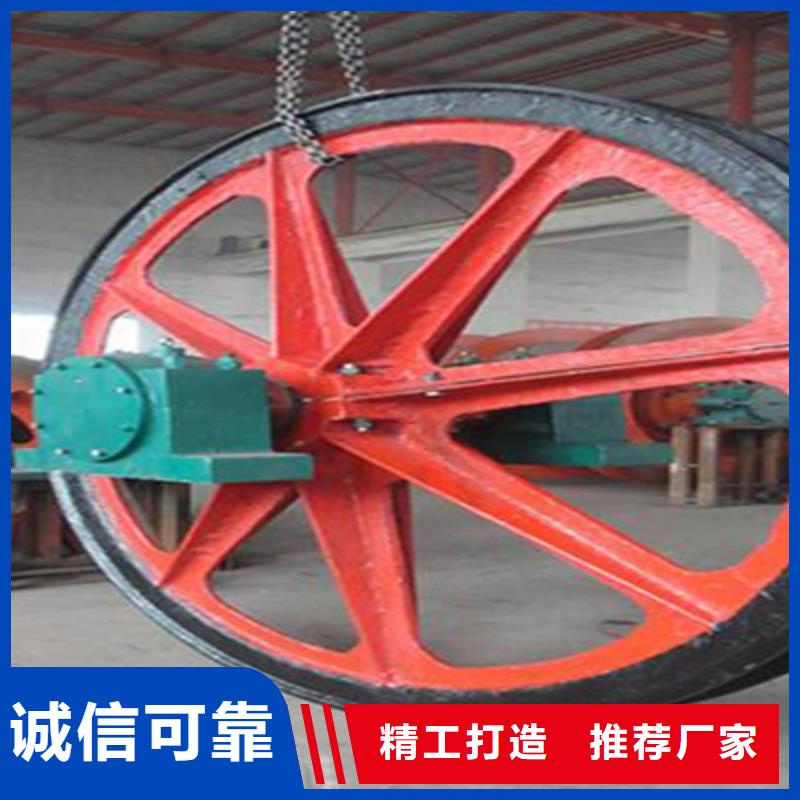

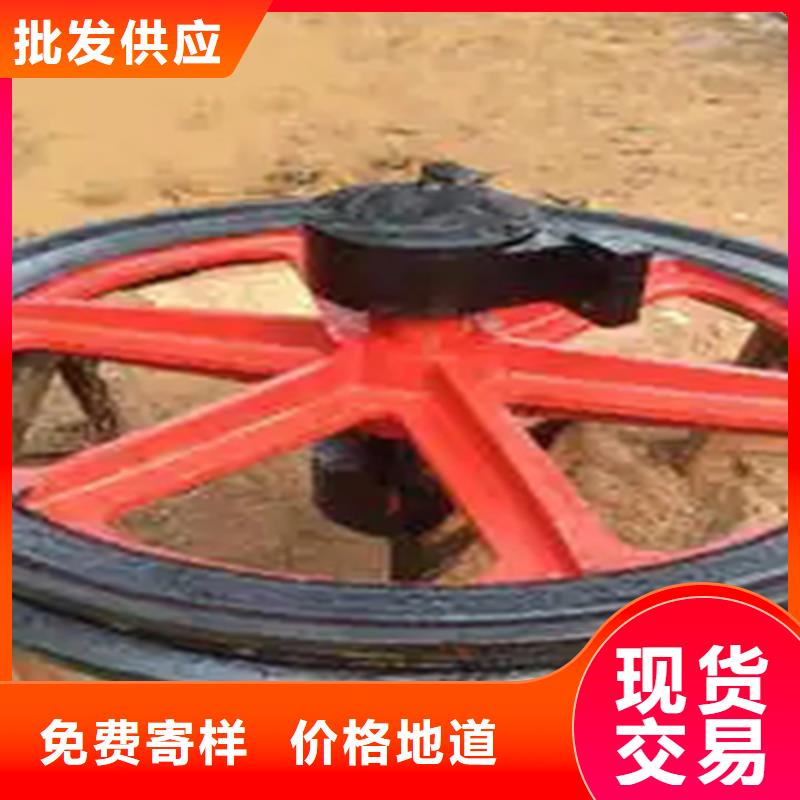

鹤壁万丰矿山机械制造有限公司 凿井悬吊天轮是煤矿凿井立井施工中为凿井绞车钢丝绳提供支撑和导向的专用设备。按凿井绞车的性能，悬吊天轮分为双槽悬吊天轮和单槽悬吊天轮二种。 凿井悬吊天轮产品用途单槽悬吊天轮主要用于悬吊吊盘和稳绳的场合，而双槽悬吊天轮则多用于施工所用管路、风筒及稳绳的悬吊场合。单槽悬吊天轮有七种规格，双槽悬吊天轮有10种规格，其中4种供悬吊管路用，4种供悬吊风筒用。单槽悬吊天轮和双槽悬吊天轮各有2种稳绳选用。

凿井天轮装置凿井天轮是凿井阶段机配套使用的天轮，其结构与前述的常规天轮一致，但是由于凿井天轮的载荷较大，绳径比要求不一致，因此，凿井天轮为单独 系列，不能与常规天轮混用。分体式天轮装置由于运输空间或安装空间的原因，可能对天轮的外形尺寸有限制，这时，需 要采用分体式天轮。一般情况下，采用两半式天轮，基本上可以满足外形尺寸的要求。这样的天 轮结构上与前述的常规天轮结构基本相同，其不同点为： 在天轮的结合面部位设 置有连接法兰，两半轮体通过法兰的连接螺栓把合在一起。分体式天轮即有固定天轮，也有游动天轮

天轮安装与调整 天轮装置安装应按《机械设备安装工程施工及验收规范》GB50231-2009标准的有关规定进行安装。本说明书仅就本部件的特殊要求作如下说明: ①天轮架上的开口尺寸应按图纸要求，这样在更换轴瓦时，游动轮的轮子就可以沿轴向移动大于二分之一钢绳绳距的距离，以保证更换轴瓦所需的轴向空间。 ②轴承座下面的安装平面应是加工平面，并且高于天轮平台，在天轮平台与轴承座之间应放置一个钢架或厚钢板(属于井架的一部分)，高度尺寸由矿井设计单位根据现场情况自行决定。天轮调整好后，将此钢架或厚钢板焊在天轮架上。 ③ 轴承座两侧的安装斜铁，在调整好后，外侧的一个应与加工过的安装平面焊接，焊缝高不低于15 mm。 ④ 两端球面向心滚子轴承安装时应进行清洗，清洗后，填充润滑脂。填充量应填满整个轴承，并填满轴承座体空间的三分之一--二分之一为宜。轴承应转动灵活。 ⑤安装时，右端轴承盖直接压紧轴承外圈，左端轴承端盖与轴承外圈应有不小于1.5 mm的间隙。 ⑥轴两端面螺纹孔是拆换轴承时用来打高压油用的。平时用塞头堵住，以防脏物进入油孔。 ⑦安装前应将铜瓦拆下清洗，清洗完毕装上时，应在左右两半瓦之间和在铜瓦上内油槽涂满润滑脂。
