辽源直流系统接地故障定位仪概述目前电力系统直流电源接地故障查找的核心问题是现场干扰大。在不同的直流电源和不同的工作状态下测量，抗干扰性差，导致许多产品误测误判，这是该系列产品的缺点，也是普遍的现象。我们的产品之所以能够迅速立足该市场，是因为成功解决了干扰问题。便携式直流接地故障定位仪（分体式）采用正弦信号相位超前处理技术和数据转移算法技术研制生产。本产品介于在线式和便携式两大类型之间，使用方法为便携式性能为在线式。该仪器具有检测灵敏度高、抗干扰能力强、体积小、重量轻、使用方便等特点。查找直流系统接地故障时，不需要断开电源，可实现接地点定位。仪器能检测直流系统接地电阻阻值，为电力直流系统接地故障的查寻与定位提供适用可靠的高准确性探测仪器。二、产品主要特点1、 本仪器分信号发送器和接收器，信号发送器(检测母线接地电阻用)直接从母线上取电，无需外接交流电源或电池充电，使用更加方便。2、110V、220V直流系统共用一套直流接地探测器。3、可以完全定位直流系统接地故障，排除现场分布大电容的干扰准确无误地将故障区域锁定在小范围内。4、测量准确率:。5、能适应交、直流串电引起的接地，环网供电接地，二极管隔离供电接地，高阻接地。6、不用安装，不用停电，不用摇绝缘，就能快速准确找到一点或多点接地位置。7、豪华外包装，携带方便。

辽源直流系统接地故障定位仪工作原理便携式直流接地故障查找仪的基本原理是利用接地点的漏电流信号，当直流系统中某条馈线回路发生绝缘异常后，该支路中对地绝缘阻抗中即会产生与阻值大小相关的漏电流大小，如下图示：基本原理图示由上图可以看出，当负极发生对地阻抗为Rx的绝缘异常之后，A（给负载RL供电的正负电源线电流大小矢量和）处电流大小为：；便携式直流接地故障查找仪通过对系统对地电压及各支路漏电流大小进行分析，从而判断系统的绝缘状况及支路的绝缘故障点。当在接地点上方检测时，会给出绝缘故障信号；当在接地点下方检测时，会给出绝缘正常信号，从而实现接地故障点的定位。便携式直流接地故障查找仪由“分析仪”与“探测仪”两部分组成，使用时，将直流系统绝缘分析仪电源线按标示接入被测直流系统母线的正极，负极与地线上，开启电源后，分析仪即会对直流系统的绝缘情况进行分析，并将直流系统正对地电压，负对地电压，接地阻抗等参数显示在仪器液晶屏上，如果检测到系统有绝缘异常的情况，用户可以使用探测仪进行接地点的定位。分析仪与探测仪之间可通过无线模块进行数据通信，探测仪配有高分辨率的采集器，实现对被测支路漏电流大小的检测，同时，其通过无线模块读取绝缘分析仪传送的对地电压信号，通过该电压与电流值实现对被测支路绝缘阻抗的检测。

<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)

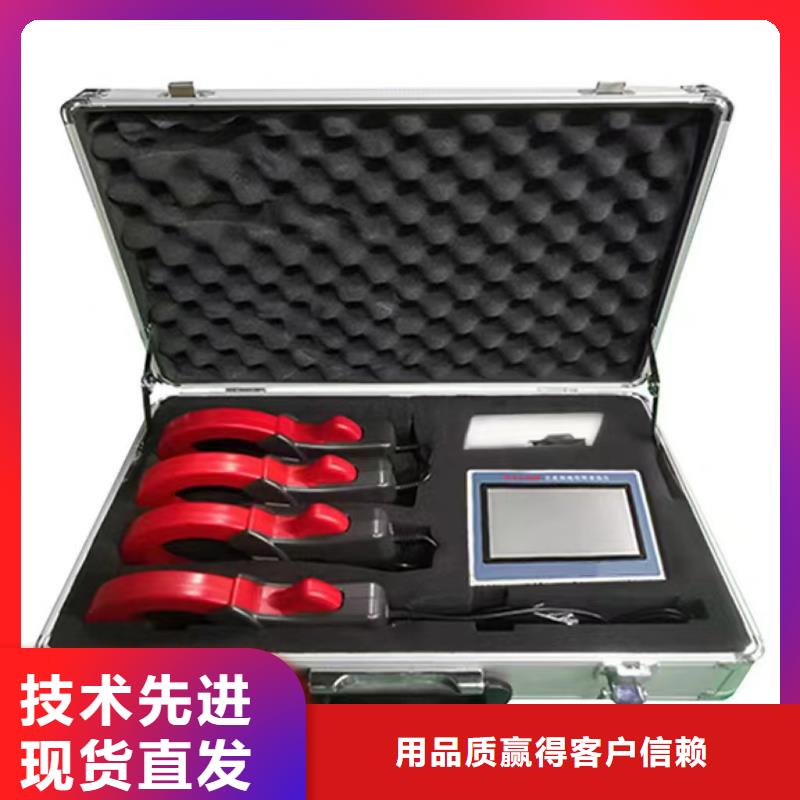

辽源直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成

<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)

辽源直流系统接地故障定位仪 直流系统绝缘故障、直流互窜故障及交流窜电故障是一种易发生且对电力系统危害性较大的故障，危害电力系统正常运行。为了能够更好的帮助现场维护人员快速准确地找出直流故障，我公司通过多年努力，总结大量现场经验，开发出了直流接地查找仪。直流接地查找仪采用高精度电流钳表，利用故障回路中的直流电流差值进行故障查找与定位，将快速FFT变换技术引入到直流故障查找设备中，可以检测出各电压等级（24V，48V，110V，220V）直流系统中的各类绝缘故障、直流互窜故障、交流窜电故障。随着电力系统对运行的要求越来越高，电力系统中对各类直流故障查找的要求也将越来越高，因此，高精度、绝缘趋势分析将成为电力系统对新一代直流接地查找仪的基本要求。基于调频调幅技术的新型直流故 基于直流电流差值检测原理的新型直流接地查找仪引入快速FFT变换技术，通过对检测量幅频特性的详细分析平衡了直流接地故障查找性与灵敏度方面的矛盾，将直流接地故障技术推向了一个新的高度，具有广泛的应用前景。二、装置结构及原理2．1 装置组成直流接地查找仪由系统分析仪、支路探测仪、采集器三部分组成

辽源直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。

<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)

辽源直流系统接地故障定位仪便携式直流接地检测仪是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的处理大大提高了检测范围与抗干扰能力；采用了的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。TH-3000便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。本仪器与国内外同类型的仪器相比具有以下优点：使用简单。

<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)
<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)

辽源直流系统接地故障定位仪同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。本仪器所配卡钳可用来测量母线上的电流、馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在测试位置，直到测量到稳定的数据为止。4、信号输出线红色引线接故障母线端。黑色引线接地。红色插头插入信号发生器的“L”端，黑色插入“”图3 信号输出线示意图五、注意事项1.由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。2.信号源应加在故障母线和地上。3.本仪器钳型卡钳只能卡直流回路不能卡交流回路。4.当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。5.在检测过程中，钳表和信号接收器不用时请关闭电源，以延长电池的使用时间。6.信号接收器电量不足时，应及时更换电池，以提高检测的准确性。7.由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。

辽源直流系统接地故障定位仪TH-3000不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、装置构成及原理2.1 装置的构成该装置由信号发生器、故障检测器和信号采集器（钳表）三部分组成，信号发生器与直流系统正负母线和地相连，当直流系统出现接地故障后，它会自动产生一个低频小信号，故障检测器与钳表独立于信号发生器，故障检测器与钳表之间使用连接线相连，通过对待检测支路漏电流信号的采集、分析，从而判断出该支路的绝缘情况。 2.2 装置的工作原理定位装置的工作原理是：当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值)，直流系统电压监测装置发出警报时，将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级，自动判断接地故障的极性、接地程度，自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小，形成信号输出的智能反馈，向直流正负母线和地间，发射适宜系统检测，对系统无影响的低频信号，并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。故障检测器检测各回路对地绝缘的直流信号漏电流，并模拟显示接地回路绝缘状态，判断出接地故障回路（支路），并继续沿故障回路（支路）检测出接地故障，将故障点准确定位。

<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)
直流接地系统故障查找仪2023已更新(今日/价格) <辽源>天正华意电气设备有限公司

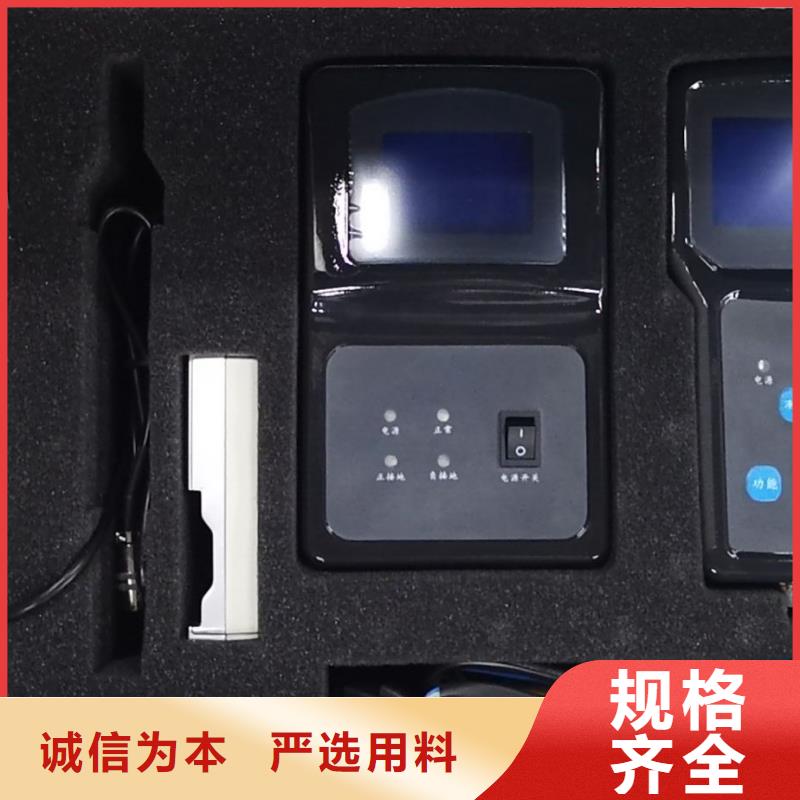

辽源直流系统接地故障定位仪信号发生器与检测器不受距离限制在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。3.7 运行、可靠信号发生器是需要接入直流系统之中的，这就对设备的性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且功率小于0.2W，适用于各类直流系统，对直流系统的运行、可靠运行提供了保障。四、装置主要技术指标4.1 可检测接地电阻范围　系统电压为220V时：　0 -500KΩ系统电压为110V时：　0 -250KΩ系统电压为48V时：　 0 -50KΩ系统电压为24V时：　 0 -10KΩ4.2 检测信号功率 ≤ 0.2W(信号发生器输出功率)?输出信号频率：2.5Hz4.3 抗对地分布电容值：对地电容单支路≤8uF，系统对地总电容≤100uF；4.4 适用直流系统电压：220V±10％，110V±10％，48V±10％，24V±10％，或用户提出其它电压等级；4.5环境温度：-35℃～＋55℃；4.6 相对湿度：≤95％ 4.7总质量：2.8kg 4.8 外形尺寸（铝合金包装箱）：460x240x120（mm）五、使用方法5.1 将信号发生器接入直流系统：信号发生器的信号连线，红夹接正母线，黑夹接负母线，黄夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。5.2 按不同电压等级自适应输出信号：信号发生器自适应不同电压等级的直流系统，系统无接地故障时，“正常”指示灯亮。液晶显示屏显示接入直流系统电压、正对地电压、负对地电压。系统有接地故障时，信号发生器自动判断接地极性，如果系统正接地，信号发生器“正接地”指示灯亮，在向系统输出信号的同时，“正接地”指示灯闪烁。如果系统负接地，“负接地”指示灯亮，在向系统输出信号的同时，“负接地”指示灯闪烁。同时液晶显示屏显示系统正对地电压、负对地电压、系统对地绝缘总阻抗。

辽源直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

<辽源>天正华意电气设备有限公司 直流接地系统故障查找仪2023已更新(今日/价格)

辽源直流系统接地故障定位仪使用须知7.1 在使用设备时，检测器液晶上偶然出现“钳表饱和”字样，出现此现象有二种情况：一、是钳表与故障检测器连接时没有连接好，应检查连接头是否接触好。二、由于受钳表量程限制，在使用时，钳表所钳回路是大电流，而且所钳的是单根，可能出现钳表饱和，解决办法是：在使用时，钳表同时钳双根（正、负）或重启检测器电源。7.2 由于钳表钳口采用齿片交错工艺，加工工艺和精密度都非常高（加工精度为0.002MM）；在使用时，打开钳表卡好线后，钳表要完全自然闭合，偶然不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位，损坏钳表。单位名称：青岛天正华意电气设备有限公司八、注意事项1)由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。保证使用的高精度。2)在检测过程中，故障检测器不用时请关闭电源，以延长电池的使用时间。3)故障检测器电量不足时，应及时充电，以提高检测的准确性。4)信号发生器一定要接在被检测支路之前（按电流流向），正负、地三条线同时在直流母线和地线上，保证接地线接地良好。5)由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。6)由于故障检测器的精度极高，检测时请不要使用手机，以免造成对故障检测器的干扰。

<辽源>天正华意电气设备有限公司
直流接地系统故障查找仪2023已更新(今日/价格) <辽源>天正华意电气设备有限公司

辽源直流系统接地故障定位仪直流互窜检测原理图如下：2.2.3 交流窜电查找原理系统分析仪与被测直流母线相连，分析仪实时检测直流系统中的交流电压分量，如果检测到直流系统中的交流电压分量超过整定值，则判断直流系统中存在交流窜电故障。交流窜电故障点的查找过程与绝缘故障点的查找过程一样。三、功能特点3.1主要功能介绍（1）．系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（2）．系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，平衡桥大小检测，测量范围0—999.9KΩ；（3）．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中窜入的交流电压值，交流电压测量范围为0—280V；（4）．系统分布电容测量功能，仪器可测量系统的分布电容并实时显示；（5）．环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；（6）．装置具有调幅、复位、电流波形选择和工作模式选择功能，可实现高阻环网故障的查找定位。（7）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（8）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（9）．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（10）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找有环网故障及接地故障时显示故障点方向]

辽源直流系统接地故障定位仪高性装置可以在不向直流系统注入信号的条件下实现接地故障点的定位，在信号模式下，装置内部设有限流限压模块，对直流系统无任何影响。四、主要技术指标（1）使用环境?环境温度：-30℃～＋50℃；?相对湿度：≤95％；（2）无线通信技术指标?信号功率：≤ 10dbm；?信号频段：433Mhz；?灵敏度：－106dBm；?传输距离：在视距情况下，离地2米可靠传输距离250米(3)分析仪技术指标?适用直流系统电压等级： 48V，110V，220V或用户指定电压等级?系统正负电压测量范围：0—300V?对地直流电压测量范围：0—300V?对地交流电压测量范围：0—280V?交流窜电故障告警门限：5V?电压测量分辨率：0.1V?系统对地电阻测量范围：0—999.9KΩ?接地电阻测量分辨率：0.1KΩ?显示方式：LCD?检测信号电流大小：0—2mA可调?检测信号电压幅值：0—50V可调?信号频率：无信号模式与0.16Hz可选?抗直流系统分布电容干扰：1000uF(4)探测仪技术指标?信号模式下支路绝缘阻抗检测范围：系统电压等级为220V：　0 -500KΩ系统电压等级为110V： 0 -300KΩ系统电压等级为48V：　 0 -60KΩ绝缘阻抗测量分辨率：0.1KΩ?无信号模式下支路绝缘阻抗检测范围：系统电压等级为220V：　0 -50KΩ系统电压等级为110V： 0 -25KΩ系统电压等级为48V：　 0 -10KΩ?绝缘阻抗测量分辨率：0.1KΩ?波形显示时间： 12秒?电流测量范围：±100mA?电流测量分辨率：0.01mA?显示方式：LCD?方向显示方式：同向或反向标示?抗直流系统支路分布电容干扰：100uF?与分析仪之间的使用距离：无距离限制?钳口大小：Ф32mm
